振動篩篩箱開裂是什么原因？怎么焊接處理？

時間：2021-07-29 16:38:11 點擊：4217 次來源：洛陽海思德振動篩廠家

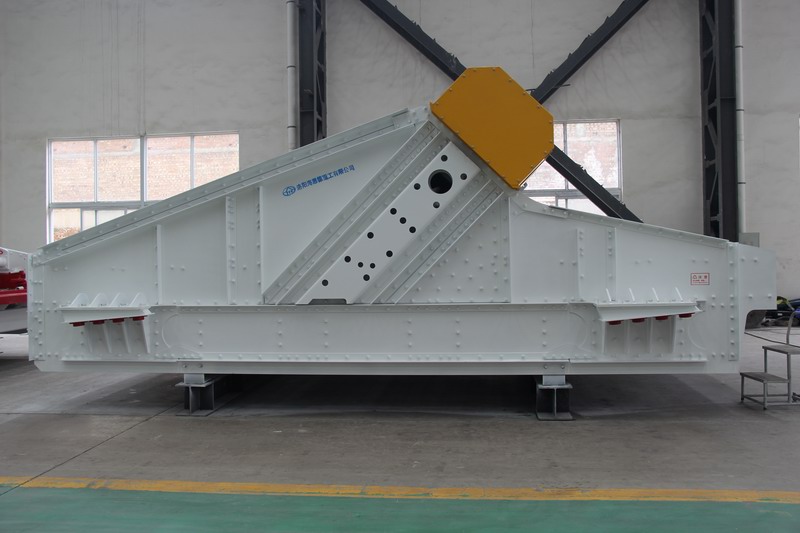

　　直線振動篩是利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動。常用于選煤、選礦、建材、化工等行業對中細粒度廢物料進行干濕篩分等作業。直線振動篩篩箱是振動篩的主要承載構件，振動篩篩箱在工作中振動強烈，要承受巨大的沖擊載荷。因此篩箱的強度和剛度對整機性能和壽命均有很大影響。篩箱在設計、主要零件安裝、使用、維護等方面如果不合理，容易產生裂紋，長期超負荷運轉會加快裂紋的生長，大大縮短使用壽命。那么振動篩篩箱開裂是什么原因呢？下面海思德小編就來給大家分析一下。
　　

　　一、振動篩篩箱開裂的原因

　　1、連接螺栓松動

　　
　　篩箱側板與橫梁法蘭連接處螺栓松動。篩箱側板裂紋處與橫梁法蘭聯接用螺栓松動，會造成安裝孔處應力過大，產生局部小裂紋。使用現場缺乏有效的檢查、檢修制度，再加上未及時發現螺栓松動，進而增大裂紋。
　　

　　2、設備強度不夠

　　
　　設備本身強度不夠引起振動篩篩箱開裂。對于部分以前生產的設備，其篩箱所用的鋼板為δ16mm鋼板，只在激振器附近加襯加強筋板，而另外4處主要受力點，即4個支撐腳附近沒有，運行中，支撐腳附近的篩箱會多次出現開裂。
　　

　　3、彈簧壓縮量不一致

　　
　　支座彈簧壓縮量不一致也容易引起振動篩篩箱開裂。振動篩篩體是通過4個橡膠彈簧減震，其中在前側的橡膠彈簧壓縮量與其他3個不一致，考慮原因為安裝時4個支座不在同一平面內或者誤差過大，再者橡膠彈簧使用一段時間會出現老化等自身缺陷，致使篩體減震部位的受力不一樣，側板局部應力集中會導致產生裂紋。
　　

　　4、支撐腳不平衡

　　
　　運行一段時間后，受入料不平衡影響，會造成支撐腳減震彈簧變形量不一致，引起不平衡，振動軌跡不規則，振動篩偏擺，兩側篩箱相互拉扯，時間稍長就會造成篩箱扯裂，橫梁斷裂。
　　

　　5、溫度變化影響

　　
　　部分地區冬季氣溫低，橡膠彈簧剛度受溫度變化影響較大，由于低溫造成彈簧內阻變大，減震效果變差，加大對篩箱沖擊，造成裂紋出現。
　　

　　6、激振器受力不一致

　　
　　激振器故障或受力不一致造成篩箱偏擺，振動篩激振器如運行后出現偏心塊松動掉落，維保過程中一對軸承加油量懸殊造成阻力不一致，將會導致振動篩振幅不一致、不同步等問題，進而造成振動軌跡不規則。
　　

　　7、物料受力不均勻

　　
　　上料帶式輸送機安裝布置時，未與該篩機中心線一致安裝，機頭偏向裂紋側板一側，使物料沒有均勻分布在篩面上，長時間運行，受力不均衡，造成篩箱裂紋出現。
　　

　　二、振動篩篩箱開裂的處理方法

　　對于振動篩篩箱開裂的處理就是對裂紋的地方進行補焊，下面是補焊的步驟：
　　
　　1、焊補前先將篩箱拆卸下來，吊放在平臺上,待焊部位盡量位于水平位置進行施焊。用角磨機將裂紋及周圍的礦粉、油污、銹等臟物打磨干凈,直至露出金屬光澤。為了防止裂紋擴展，在裂紋的兩端鉆止裂孔。
　　
　　2、沿裂紋中心，在整個長度上打磨出帶鈍邊的V形坡口。
　　
　　3、先用焊條打底焊。
　　
　　4、因為構件剛性大，焊前將待焊處用烤槍加熱至150~250℃，預熱范圍為坡口兩側70~100mm。這樣可以有效地減小焊接應力。
　　
　　5、采用焊條焊接，應采用分段、交錯焊接和短弧、窄焊道、多層多道焊。
　　
　　6、焊完每層每道焊縫后，錘擊焊縫以減少焊接應力。采用冷焊縫錘擊法，即應在溫度低于100~150℃時進行。錘擊時，盡可能地向焊縫的橫向錘擊，使焊縫金屬盡可能橫向伸展。
　　
　　7、焊過的焊縫用玻璃纖維棉保溫，緩慢冷卻。焊接盡量連續進行，如果焊接時必須中斷，一定要采取保溫措施。再次焊接時，如果焊縫溫度低于150 ℃左右，就要重新加熱后再進行焊接。
　　
　　8、焊補后應加熱到400~500℃，保溫1 h左右。然后蓋玻璃纖維棉緩慢冷卻到室溫，消除內應力，去應力熱處理后將焊縫打磨平整修補完成后，更換金屬螺旋彈簧，先空載1~2h，再循序漸進加料，帶料試機8h，檢查各項振動指標正常。
　　

　　三、預防振動篩篩箱開裂的措施

　　
　　1、通過整改振動篩入料斗，下料情況，以及定期測量支撐腳減震彈簧高度，支撐腳平衡。
　　
　　2、定期檢查各部位，設備無故障，以及在潤滑時，每個激振器軸承采用定量潤滑，每個激振器中潤滑脂對激振器的阻力大體一致，振動軌跡正常。
　　
　　3、通過加工加強筋板，利用篩箱上原有螺栓孔，在4個支撐腳附近安裝加強筋板，以加強篩箱側板的強度。
　　
　　以上就是對振動篩篩箱開裂是什么原因的分析，對開裂的處理方法就是進行補焊，選用合適的焊接方法和采用合理的焊接工藝，現場焊接修復是可行的。這樣就節省了大量的停機時間。但是要提高振動篩使用壽命，一定要從根源上避免裂紋和斷裂事故的發生。平時要嚴格執行操作規程，還要重視日常的檢查，維護和保養，發現問題及時處理。
